78°陡坡曲面轮廓测量仪

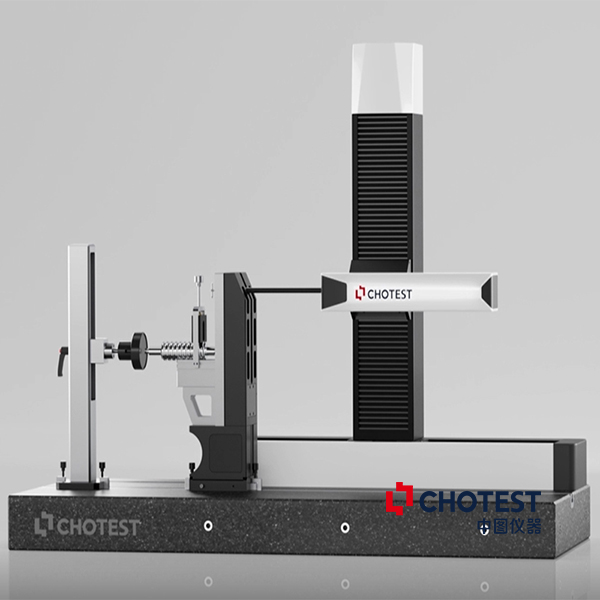

SJ5700DUAL 78°陡坡曲面轮廓测量仪专攻航空与丝杠行业的大陡坡难题！78°陡坡轻松爬，可用于长轴类、筒类、曲面零件、丝杠、螺纹等高精度部件的内外径尺寸、内外轮廓形貌参数测量，为航空航天与丝杠行业提供双向扫描方案。

在航空、新能源汽车及丝杠制造等行业，工件往往具备复杂的曲面和大角度陡坡。传统的轮廓仪在面对这些“硬骨头"时，常因爬坡能力不足或需频繁翻转工件而导致效率低下，甚至发生挂针风险。SJ5700DUAL轮廓仪为解决大范围、高难度测量场景而生：

1.极限爬坡能力：采用的X、Z双轴联动运动控制算法，实现主动仿形扫描，拥有持续长达数百毫米的爬坡能力，上坡可达78°，下坡智能测量可达87°。

2.大工件免翻转：对于长轴类、筒类及大曲面零件，无需进行繁琐的翻转或倾斜调整，即可实现全量程连续扫描，提升了检测效率。

3.行业适配：不仅能精准测量梯形丝杆、滚珠丝杆、螺纹等高精度部件的内外径尺寸与轮廓形貌，更适配船舶、高铁、医疗等制造领域的严苛需求 。

产品优势

螺纹和轮廓一体化测量

1.双向螺纹流程化操作，配合螺纹夹具自动找到拐点，简单方便。

2.螺纹全自动识别测针、夹具，避免操作失误引起撞针等问题。

3.仪器在各个运动轴都有进行保护，能有效的保护仪器，降低人员操作失误带来的损伤。

4.智能恒测力接触，双向电子测力10-150mN任意可调，降低了测力变化引起的测量误差，适合测量各类软、硬性工件。

5.组合调节控制手柄，可快速完成载物台平移、X轴和Z轴定位和测杆上下角度摆动及速度分多级调节功能。

6.软件支持的单侧、双侧、内外4侧轮廓的扫描及轮廓分析。

百毫米超大量程爬坡测量

1.大量程200/300/400mm行程可选，持续长达数百毫米爬坡下坡能力，爬坡可达78°，87°智能下坡，非常适合大范围陡坡表面测量，大工件无需翻转、倾斜，可以避免测针磕碰损伤。

2.Z轴独立运动设计，X、Z双轴联动扫描，具有恒测力和大陡坡通过能力。

3.采用高精度导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统稳定可靠工作。

4.高性能伺服电机驱动系统，保证测量稳定性高、重复性好。

5.通过简单的标定操作，能对仪器参数和测针磨损进行补偿修正，使其满足高精度测量。

自动、批量、快速测量

1.对于简单的工件只需要设置测量长度即可一键测量。

对于复杂的工件，可以指工件的任意位置进行分段测量，并做成轮廓模板便于批量测量。

2、CNC固定坐标系模式下，可快速精确地进行轮廓批量测量，自动分析处理数据。

3.自动保存测量结果，测量完成后可输出测量报告，形式多样。

让复杂轮廓测量变得像走平地一样简单，SJ5700DUAL 78°陡坡曲面轮廓测量仪是您攻克高难度工件的利器。

（注：产品参数将根据技术迭代持续优化，故本产品资料中有关内容以实际配置为准，可根据检测场景定制测量模块与夹具。）
