自动光学三坐标测量机

简要描述:Mars系列自动光学三坐标测量机以Z轴为主轴在垂直方向移动,水平梁采用德国海德汉光栅尺,具有高精度和长时间的稳定性,垂直于Y轴且被两支柱支撑于两端;气浮检测安全装置保证Z轴不会因为断气而下坠,保证了测头测座的安全。

  • 厂商性质:生产厂家
  • 更新时间:2023-04-27
  • 访  问  量:346

详细介绍

品牌中图仪器类型桥式
产地国产加工定制

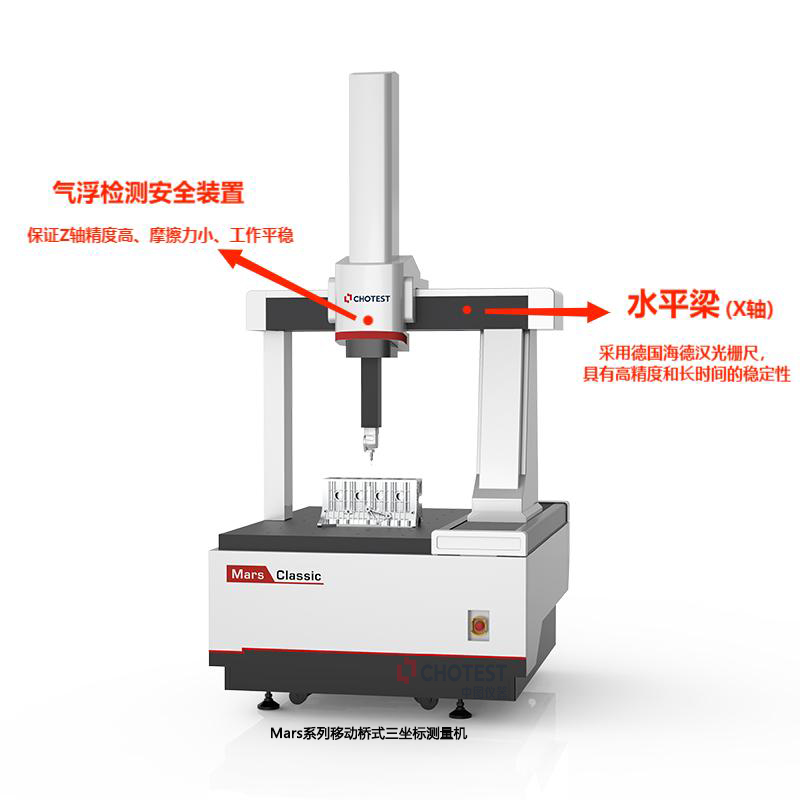

Mars系列自动光学三坐标测量机以Z轴为主轴在垂直方向移动,水平梁采用德国海德汉光栅尺,具有高精度和长时间的稳定性,垂直于Y轴且被两支柱支撑于两端;气浮检测安全装置保证Z轴不会因为断气而下坠,保证了测头测座的安全。



三坐标测量机桥架沿着两个在水平面上相互垂直的X和Y轴的导槽并沿着这个两方向移动,通过XYZ三个轴测量各种零部件及总成的各个点和元素的空间坐标,来评价长度、直径、形状误差、位置误差等。因为梁的两端被支柱支撑,所以可得到最小的挠度,且比悬臂式有较高的精度。将工件置于三坐标测量机的测量空间,即可获得各测点的坐标位置,测量软件根据这些点的空间坐标值进行数学运算,求出待测的几何尺寸和形状、位置,从而完成零件检测、外形测量、过程控制等任务。


结构特点

1、移动桥式结构提高运动性能,确保测量精度及稳定性。

2、导轨采用高精密天然花岗岩,具有相同的温度特性及刚性。

3、采用自洁式预载荷高精度空气轴承的三轴导轨,运动更平稳,更耐磨损。

4、光栅尺接近花岗岩基本的热膨胀系数,提高了设备的稳定性。


Mars系列自动光学三坐标测量机支持触发、扫描和非接触式探测系统。能够对各种零件和部件的尺寸、形状及相互位置关系进行检测,也可以对软材质或复杂零件进行光学扫描测量。并且支持测头更换架以及影像相机,同时支持精密转台等。可用于机械制造、汽车工业、电子工业、航空航天工业以及计量检测等领域,是现代工业检测和质量控制的重要检测设备。


技术规格

产品名称:移动桥式三坐标测量机

产品型号:Mars Classic 575


行程范围:500*700*500mm

外形尺寸:1355*1590*2772mm

主机重量:1800kg

承重:500kg


允许示值误差MPEe:1.5μm

允许探测误差MPEp:1.8μm


电流:5A

电压:220V±10%


应用

航空航天行业

在航空发动机、齿轮叶片等零件中,中图三坐标测量机提供高效精密尺寸检测,保证了产品的质量反馈数据,提高了生产效率。

汽车及新能源行业

车身是汽车零部件的重要检测部分,中图三坐标测量机具有高精度、高速度的特点,应用于新型车型设计及试制,帮助车企改善汽车品质。如在动力总成中,中图三坐标测量机解决方案能保证动力总成乃至整车的品质和性能。

3C电子行业

中图三坐标测量机在3C领域中,主要应用在平面尺寸、形位公差的检测,也为曲线、曲面、手机屏R角、倒角、轮廓度等参数的检测提供了测量方案,保证了产品的质量反馈数据,提高了生产效率。
