激光跟踪检测仪品牌

简要描述:中图仪器激光跟踪检测仪品牌可以对运动的目标进行跟踪测量,还可以对静止的空间目标进行高精度三维测量,是大尺寸精密测量的主要手段。具有高精度、高效率、实时跟踪测量、安装快捷、操作简便等特点。

  • 厂商性质:生产厂家
  • 更新时间:2024-08-09
  • 访  问  量:1082

详细介绍

品牌中图仪器产地国产
加工定制

中图仪器激光跟踪检测仪品牌主要用于大尺寸三维空间测量,其高精度、高效率、实时跟踪测量、安装快捷、操作简便等特点,使其可以对运动的目标进行跟踪测量,还可以对静止的空间目标进行高精度三维测量,是大尺寸精密测量的主要手段。




产品参数

产品型号:GTS

产品名称:激光跟踪仪

测量范围:*大测量半径50米,水平方向±310°,垂直方向-145°~+145°

干涉测距精度:±0.5μm/m

jue对测距精度:±10μm(全程)

水平仪精度:±2.0"

目标自锁距离:40m

主要特点:测量精准、断光自动锁定目标球


技术指标


*1依据IEC60825-1(2014-5),符合辐射性能标准。

*2精度指标是*大允许误差值(MPE),采用标准1.5''SMR,不包括空气温度变化的影响。

*3角度横向误差依据ISO10360-10-2016,双面测量位置误差(MPE)满足30μm+12μm/m。

*4jue对测距范围:3.0米~*大测量半径。


性能特点

1)高精度激光jue对测距技术

采用全新的基于正交调制的方法进行连续频率扫描测距(QFCW),设计大动态范围变速扫频与高精度相位鉴别算法,通过正交调制技术大幅度提高信噪比,实现高精度快速“断光续接"复合测距。

2)热力载荷均衡分布技术

激光跟踪头采用温度热梯度场和力学载荷均衡分布设计,使得中图仪器激光跟踪检测仪品牌在长时间跟踪测量的时候,受重力偏载的影响*小,温度热梯度场均衡设计减少热变形,在少量热补偿之后就可以保证系统*的测量精度和稳定性。

3)关机同意误差建模和补偿技术

针对系统建模校准和补偿,通过仪器几何光路系统、机械结构误差行程机理,建立包含所有光学、机械误差项的全误差运动学模型,设计出一套快速的校准和补偿方法,使得跟踪测量系统能够达到空间坐标测量精度。

4)集成化控制主机设计

紧凑型的控制主机,集成化的设计大大减少设备连接线缆和携带箱体数量,方便现场快速安装。

5)HiADM测距技术

激光jue对测距(ADM)和激光干涉测距(IFM)融合技术(HiADM),将激光干涉测长的高动态速度与激光jue对测距功能相结合,保证测量精度。

6)一体化气象站

一体化的环境气象站自动监视及更新环境气象参数,实时补偿温度、空气压力和湿度,保证测量的准确性。

7)MultiComm通信

设备与电脑之间可以通过硬件触发、有线网络或无线WIFI等多种方式数据通信,方便保密车间的现场使用,*高测量数据输出速度1000点/秒。

8)编码器自校准

光栅编码器自动校准技术使得系统可以在没有外部辅助设备的情况下独自进行编码器校准,当测量环境条件和仪器状态改变的时候,现场校准便利。

9)便携性运输

集成式的配件运输箱,使得整个运输箱体系体积小、重量轻,便于在不同的工作地点之间进行运输。

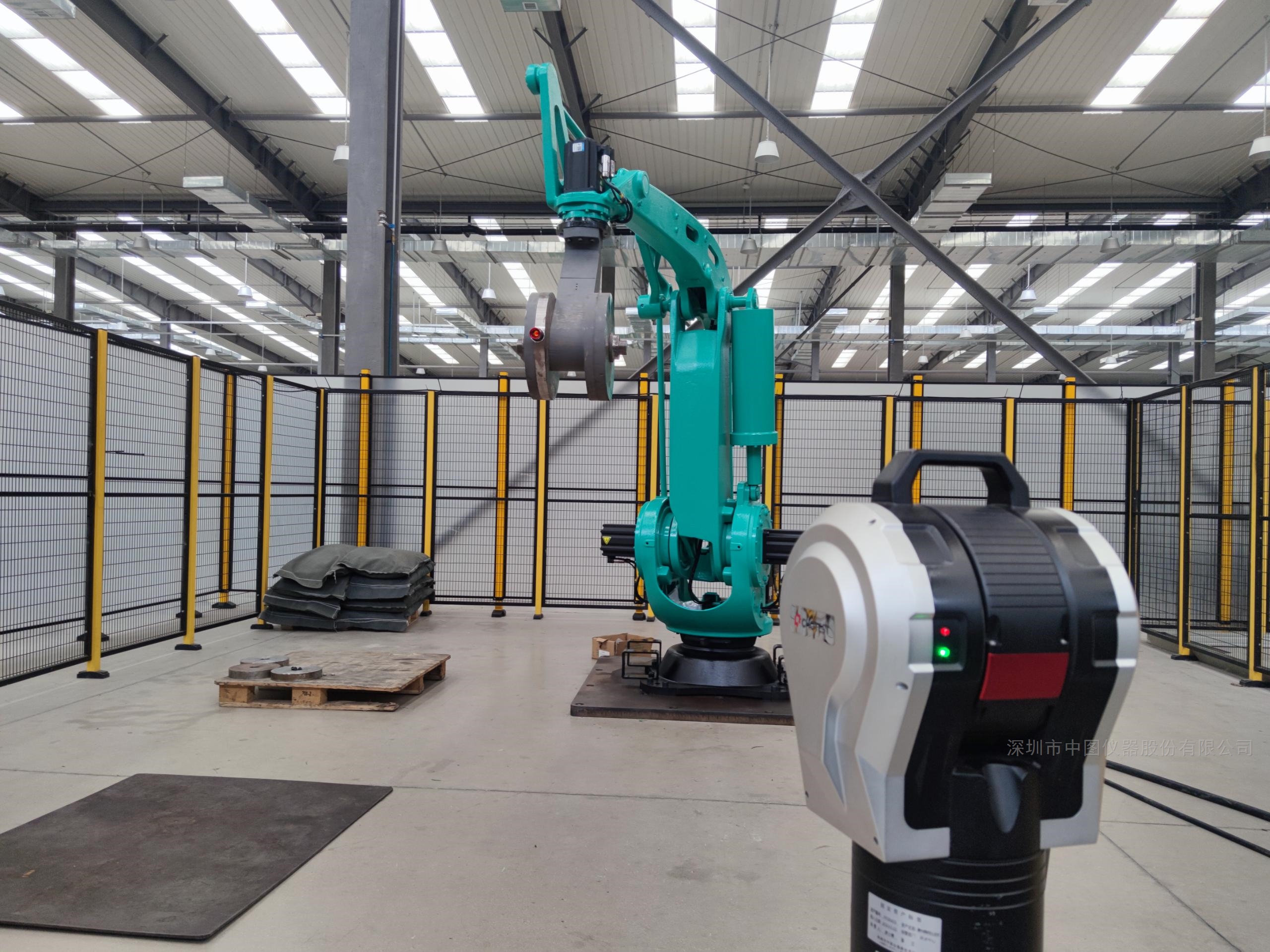

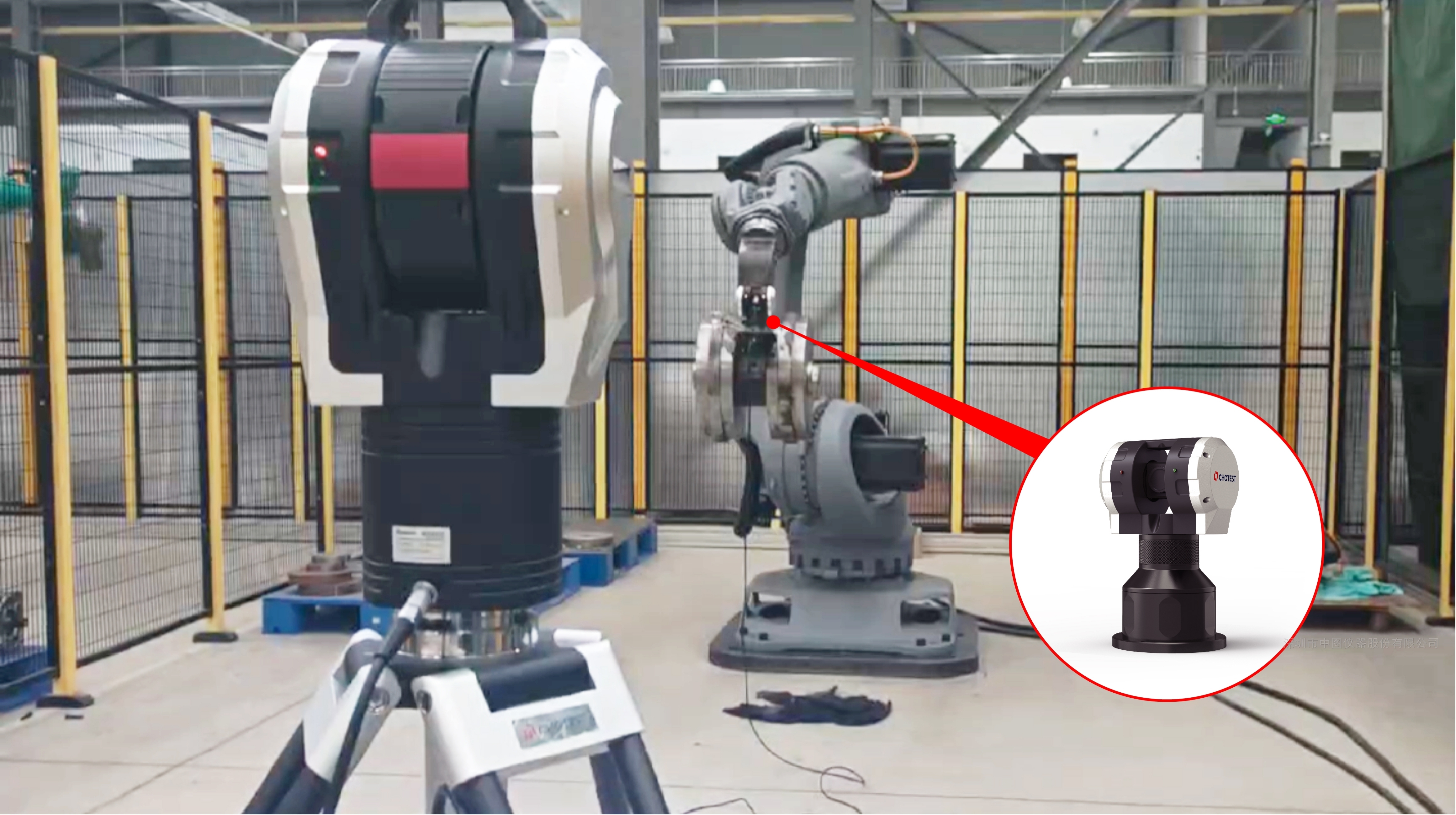

应用示例



中图仪器,是一家高新技术企业,在几何量测量领域的十多年潜心研究,具备从纳米到百米为用户提供专业的精密测量解决方案的能力!
